HGS.07放空型管道網型阻火器
更新：2017/2/22 18:50:00 點擊：
- 產品品牌 石化機械
- 產品型號 HGS.07
- 產品描述
HGS07網型阻火器適用于安裝在輸送可燃性氣體如加熱爐燃料氣、天然氣、石油液化氣、煤礦瓦斯排放的管網，也適用于民用煤氣管道，防止在非正常情況下火焰于管道中的逆向傳播，以避免災難性事故的發生。放空型管道...
產品介紹
【產品名稱：HGS07網型阻火器】
【產品型號：HGS07】
產品簡介：
HGS07網型阻火器適用于安裝在輸送可燃性氣體如加熱爐燃料氣、天然氣、石油液化氣、煤礦瓦斯排放的管網，也適用于民用煤氣管道，防止在非正常情況下火焰于管道中的逆向傳播，以避免災難性事故的發生。網型阻火器設備是安裝於焦化石油儲罐上的重要安全設備。它的功能是允許易爆氣體通過，對火焰有阻止窒息作用�？梢耘c呼吸閥配套使用，也可以單獨使用。
HGS07網型管道阻火器是用于安裝原油、汽油、煤油、柴油、芳烴、硫等各類油品或其它化工物料的固定頂式儲罐上,通常與呼吸閥配套使用,其主要功能是允許易燃爆氣體通過、對外界傳入儲罐的火焰起有阻止窒息的作用,該阻火器是一九八五年由北京設計院設計試制的產品，經公安部天津消防科學研究所檢測符合中華人民共和國國家標準GB5908-86的規定。各項技術指標達到檢驗標準的要求,并可以在高寒地區低溫條件下使用的特點。本產品可以與通氣管配套或單獨使用,其它規格產品可按用戶要求提供。
適用范圍：
1、阻火器適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品,也適用于儲存物料以氮?dú)夥忭數墓绊敼奚?礫石阻火器與網型阻火器原理同上,用在管道。
2、與呼吸閥、呼吸入孔配套使用，也可單獨使用。
技術要求：
1、阻爆性能合格，連續十三次試驗每次都能阻火。
2、耐火性能合格，耐燒，1小時無回火。
3、阻火器每半年檢查一次，檢查阻火層芯子是否堵塞、變形、腐蝕等。
4、發現被堵塞的阻火層芯子應清洗干凈，確保芯子上的每個孔眼暢通，對于變形和腐蝕的阻火層應更換。
5、重新安裝阻火層芯子時，應保證結合面嚴密不得漏氣。
工作原理：
HGS07網型阻火器主要由殼體和濾芯兩部分組成。殼體應具有足夠的強度，以承受爆炸產生的沖擊壓力，濾芯是阻止火焰?zhèn)鞑サ闹饕獦?gòu)件。HGS07型網型阻火器殼體采用碳素鋼或不銹鋼，阻火器芯子采用不銹鋼，耐腐蝕易于清洗。
產品特點：
1、易檢修、安裝方便。
2、結構合理、重量輕、耐腐蝕。
3、阻火器芯子采用不銹鋼，耐腐蝕，易于清潔。
產品性能：
☆防爆性能合格，連續13次阻爆性能試驗，每次都能阻火。
☆耐燒性能合格，能防毒、防腐。
☆殼體水壓試驗合格。
☆阻爆性能：ⅡB級。
HGS07網型阻火器主要零部件材料表：
|
NO
|
1
|
2
|
3
|
4
|
5
|
6
|
|
構件Component
|
殼體Body
|
阻火芯件Fire Arresting Matenal
|
密封件Seal Material
|
工作溫度（℃）Ambient Temperature
|
操作壓力Operating Pressure
|
連接方式oint type
|
|
材質 Material
|
碳鋼 CS 不銹鋼 304 不銹鋼 316L 鋁合金 Aluminums
|
不銹鋼防爆阻火波紋板 SUS304（SUS316）corrugated plate with flame arrestig and anti-explosion |
金屬纏繞墊 Metal enlace 聚四氟乙烯 PTFE
|
≤480℃
|
0.6～5.00MPa (150LB~600LB)
|
法蘭連接 Flange joint 對焊連接 Butt Welding joint 螺紋連接 Threaded joint |

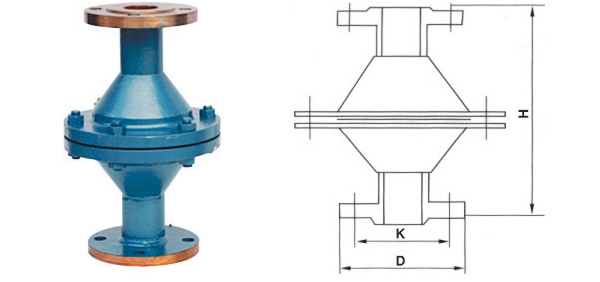

HGS-07網型阻火器外形尺寸：
|
規格DN |
尺寸 |
||
|
D |
K |
H |
|
|
20 |
105 |
105 |
309 |
|
25 |
115 |
115 |
309 |
|
32 |
135 |
135 |
347 |
|
40 |
145 |
145 |
357 |
|
50 |
160 |
160 |
351 |
|
65 |
180 |
180 |
435 |
|
80 |
195 |
195 |
441 |
|
100 |
215 |
215 |
437 |
|
150 |
280 |
280 |
490 |
| PN | DN | d | L | H |
| 2.5MPa 4.0MPa |
15 | 20 | 130 | 60 |
| 20 | 25 | 150 | 70 | |
| 25 | 30 | 160 | 80 | |
| 32 | 35 | 180 | 90 | |
| 40 | 45 | 200 | 100 | |
| 50 | 60 | 230 | 115 | |
| 65 | 75 | 290 | 150 | |
| 80 | 90 | 310 | 210 | |
| 100 | 100 | 350 | 235 | |
| 125 | 135 | 400 | 290 | |
| 150 | 160 | 480 | 340 | |
| 200 | 220 | 600 | 410 |
