GZW-I 阻火器阻爆燃管道阻火器
- 產品品牌 上石化
- 產品型號 GZW-I
- 產品描述
本品為阻爆燃管道阻火器GZW-1型，鑄鋼WCB閥體，不銹鋼閥芯；該閥廣泛應用于管道、閃點低于28℃的甲類、油品、氫氧液化類和閃點低于60℃的煤油、柴油、甲笨原油等。...GZW-I 阻爆燃管道阻火器，...
產品概述：
GZW/GYW管道阻火器是適用于石化、化工、輕工等行業的可燃?xì)怏w運輸過程中的安全裝置。阻火器有閥體和芯件兩部分組成。通過芯件來阻止火焰在管道內蔓延，其原理為“器壁效應”，就是火焰與器壁的碰撞進行能量轉換，減低了溫度，使其在芯件中熄滅避免了火焰在芯件的另一端復燃
GZW-1管道阻火器廣泛應用于加熱燃料氣、天然氣、石油液化氣的管路上及油氣回收、煤礦瓦斯排放、氣體分析等系統，能有效地保證氣體管道及氣體使用點的安全運行。管道阻火器的作用是阻止可燃?xì)怏w、易燃液體蒸汽的火焰蔓延和防止回火而引起爆炸的安全設備。通常安在爐前的燃料氣主管線上，它通常是一段直徑比燃料氣管線粗、兩頭帶法蘭的短管，在管內與氣流垂直安入著十片左右的銅絲網，一般用一定厚度的鑄鋁環將網片周邊壓緊并形成一定間隔。由于銅網的散熱性能極好，當火焰遇到銅網后因溫度劇降而熄火，從而起到阻火的作用。它的主要功能是允許易燃爆氣體通過、對外界傳入儲罐的火焰起有阻止窒息的作用。這種管道阻火器可以在高寒地區低溫條件下使用的特點，它可以與通氣管配套或單獨使用。適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品，也適用于儲存物料以氮?dú)夥忭數墓绊敼奚希?a href="http://www.jnhyqp.com/Product/3867954547.html" target="_blank">礫石阻火器與網型阻火器原理同上用在管道。
管道防爆阻火器是應用火焰通過熱導體的狹小孔隙時，由于熱量損失而熄滅的原理設計制造。管道防爆阻火器主要由殼體和濾芯兩部分組成。殼體應具有足夠的強度，以承受爆炸產生的沖擊壓力。波紋型濾芯用不銹鋼、銅鎳合金、鋁或鋁合金支撐。波紋型阻火器能組織爆燃的猛烈火焰，并能承受相應的機械和熱力作用，流動阻力小，易于清洗和更換。
工作原理
大多數阻火器是由能夠通過氣體的許多細小、均勻或不均勻的通道或孔隙的固體材質所組成，對這些通道或孔隙要求盡量的小，小到只要能夠通過火焰就可以。這樣，火焰進入阻火器后就分成許多細小的火焰流被熄滅。火焰能夠被熄滅的機理是傳熱作用和器壁效應。
（1） 傳熱作用 管道阻火器能夠阻止火焰繼續傳播并迫使火焰熄滅的因素之一是傳熱作用。我們知道，阻火器是由許多細小通道或孔隙組成的，當火焰進入這些細小通道后就形成許多細小的火焰流。由于通道或孔隙的傳熱面積很大，火焰通過通道壁進行熱交換后，溫度下降，到一定程度時火焰即被熄滅。進行的試驗表明，當把阻火器材料的導熱性提高460倍時，其熄滅直徑僅改變2.6%。這說明材質問題是次要的。即傳熱作用是熄滅火焰的一種原因，但不是主要的原因。因此，對于作為阻爆用的阻火器來說，其材質的選擇不是太重要的。但是在選用材質時應考慮其機械強度和耐腐蝕等性能。
（2） 器壁效應 根據燃燒與爆炸連鎖反應理論，認為燃燒炸現象不是分子間直接作用的結果，而是在外來能源（熱能、輻射能、電能、化學反應能等）的激發下，使分子分裂為十分活潑而壽命短促的自由基。化學反應是靠這些自由基進行的。自由基與另一分子作用，作用的結果除了生成物之外還能產生新的自由基。這樣自由基又消耗又生新的如此不斷地進行下去。可知易燃混合氣體自行燃燒（在開始燃燒后，沒有外界能源的作用）的條件是：新產生的自由基數等于或大于消失的自由基數。當然，自行燃燒與反應系統的條件有關，如溫度、壓力、氣體濃度、容器的大小和材質等。隨著阻火器通道尺寸的減小，自由基與反應分子之間碰撞幾率隨之減少，而自由基與通道壁的碰幾率反而增加，這樣就促使自由基反應減低。當通道尺寸減小到某一數值時，這種器壁效應就造成了火焰不能繼續進行的條件，火焰即被阻止。由此可知，器壁效應是阻火器阻火焰作的主要機理。由此點出發，可以設計出知種結構形式的阻火器，滿足工業上的需要。
GZW-1管道阻火器適用范圍：
GZW-1阻爆燃型管道阻火器適用于管道、閃點低于28℃的甲類、油品、氫氧液化類和閃點低于60℃的煤油、柴油、甲笨原油等，輸送可燃性氣體的管道上、火炬系列、油氣回收系統、加熱爐燃料氣的管網上、氣體凈化通化系統、氣體分析系統、煤礦瓦斯排放系統。
GZW-1阻爆燃型管道阻火器工作原理:
GZW-1阻爆燃型管道阻火器又名GZW-1管道阻火器，是用來阻止易燃?xì)怏w和易燃液體蒸汽的火焰向外蔓延的安全裝置。設計阻火內件時，是根據不同混合氣體的介質、氣體的組分、壓力降、長徑比、彎頭數量來設計MESG值并達到一定阻火速度值的有規則填料。當火焰進入阻火器后，被有規則的阻火元件切割成許多細小的火焰流，由于傳熱的作用和器壁效應，進入的氣體被冷卻，使冷卻的氣體達不到著火溫度，沒有著火溫度就不能形成燃燒，最終使火焰流猝滅，從而達到阻火目的。
GZW-1阻爆燃型管道阻火器性能及特點:
管道阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格，連續13次以亞音速火焰試驗每次都能阻火;殼體水壓試驗合格。。
管道阻火器易檢修，安裝方便。耐燒性能合格，耐燒試驗1小時無回火現象。
管道阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。殼體水壓試驗合格。
管道阻火器主要用途：
1、輸送可燃性氣體的管道上。
2、火炬系統。
3、油氣回收系統。
4、加熱爐燃料氣的管網上。
5、氣體凈化通化系統。
6、氣體分析系統。
7、煤礦瓦斯排放系統。
阻爆燃型管道阻火器零部件材料：
| 閥體材料 | 碳鋼WCB、不銹鋼304、316、 |
| 阻火芯件材料 | 不銹鋼防爆阻火波紋板 |
| 密封件材料 | 耐油石棉橡膠、四氟PTFE |
| 環境溫度 ℃ | ≤480 |
| 公稱壓力(MPa) | 0.6~5.0 |
| 防爆級別 | BS5501:ⅡA、ⅡB、ⅡC |
GZW/GYW管道阻火器根據阻火性能和阻火等級，阻火器可分為普通型、阻爆燃型、阻爆轟型三類
| 結構形式 | 普通型 | 阻爆燃型 | 阻爆轟型 |
| 最大試驗安全間隙 | MESG≥0.9 | 0.5＜MESG＜0.9 | MESG≤0.5 |
| 阻火級別 | ⅡA | ⅡB | ⅡC |
| 使用場所 | 儲罐、管端放空 | 放空管、燃?xì)夤艿?/span> | 爆轟管道
|
阻爆燃型管道阻火器外形連接尺寸：
| 型 號 | 口 徑 | PN MPa | GZW-1管道阻火器外形尺寸 | 螺 栓 | ||||
| K | D | DL | L | 數量(KG) | 螺紋 | |||
| GZW-20 | DN20 | 1.6 | 75 | 105 | 195 | 200 | 4 | M12 |
| GZW-25 | DN25 | 85 | 115 | 195 | 200 | 4 | M12 | |
| GZW-40 | DN40 | 110 | 150 | 245 | 240 | 4 | M16 | |
| GZW-50 | DN50 | 125 | 165 | 245 | 240 | 4 | M16 | |
| GZW-80 | DN80 | 160 | 200 | 280 | 250 | 8 | M16 | |
| GZW-100 | DN100 | 180 | 220 | 335 | 260 | 8 | M16 | |
| GZW-150 | DN150 | 240 | 285 | 460 | 360 | 8 | M20 | |
| GZW-200 | DN200 | 295 | 340 | 520 | 420 | 12 | M20 | |
| GZW-250 | DN250 | 355 | 405 | 580 | 430 | 12 | M24 | |
| GZW-300 | DN300 | 410 | 460 | 705 | 450 | 12 | M24 | |
| GZW-600 | DN600 | 770 | 840 | 1120 | 580 | 20 | M33 | |
管道阻火器美標法蘭連接外形尺寸：ANSI、API、ASME 可供JIS標準
| 規格 | 安裝尺寸 | ||||
|
D
|
K |
DL
|
H
|
N-d
|
|
| 3/4" | 98 | 70 | Ø130 | 160 | 4×15 |
| 1 | 108 | 79.5 | Ø135 | 160 | 4×15 |
| 1-1/4" | 117 | 89 | Ø155 | 180 | 4×15 |
| 1-1/2" | 127 | 98.5 | Ø170 | 200 | 4×15 |
| 2" | 152 | 120.5 | Ø195 | 220 |
4×19
|
| 2-1/2" | 178 | 139.5 | Ø220 | 220 | 4×19 |
| 3" | 190 | 152.5 | Ø250 | 250 | 4×19 |
| 4" | 229 | 190.5 | Ø295 | 260 |
8×19
|
| 5" | 254 | 216 | Ø360 | 300 | 8×22 |
| 6" | 279 | 241.5 | Ø430 | 360 |
8×22
|
| 8" | 343 | 298.5 | Ø520 | 420 |
8×22
|
GZW-1管道阻火器阻火器的維護保養方法：
2. 阻火器上的流向標記必須與介質流向一致。
3. 每隔半年應檢查一次，檢查阻火層是否有堵塞、變形或腐蝕等缺陷。
4. 被堵塞的阻火器阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。
5. 清洗阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。
6. 重新安裝阻火器時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。
目前，阻火器人們知道的比較多的是應用在燃?xì)馔咚诡惖呐欧畔到y(tǒng)上。其實，阻火器的用途有很多，只是平時沒有留意而已。阻火器又叫防火器，主要是因?yàn)槠渥饔檬菫榱朔乐够鹧娓Z入存有易燃易爆的設備中或阻止火苗漫延而得名。其實，說白了，阻火器就是一種安全裝置。
GZW-1管道阻火器訂貨須知:
一、GZW-1管道阻火器產品名稱與型號、口徑、使用壓力、介質溫度、是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我們公司的型號，請直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的公司專家為您審核把關。
-------------------------------------------
阻火器種類
| 阻火器的種類 | 設計應用范圍 |
| 1、管端型 | |
| 阻爆燃型 | 用于阻止非受限的爆燃進入管道而引起的儲罐或工藝裝置的爆炸。 |
| 2、管道型 | |
| 阻爆燃型 | 用于阻止亞音速的火焰。 |
| 阻爆轟型 | 用于阻止亞音速的火焰和高爆炸壓力。 |
| ■ 阻火器性能 ■ | |||
|
|||

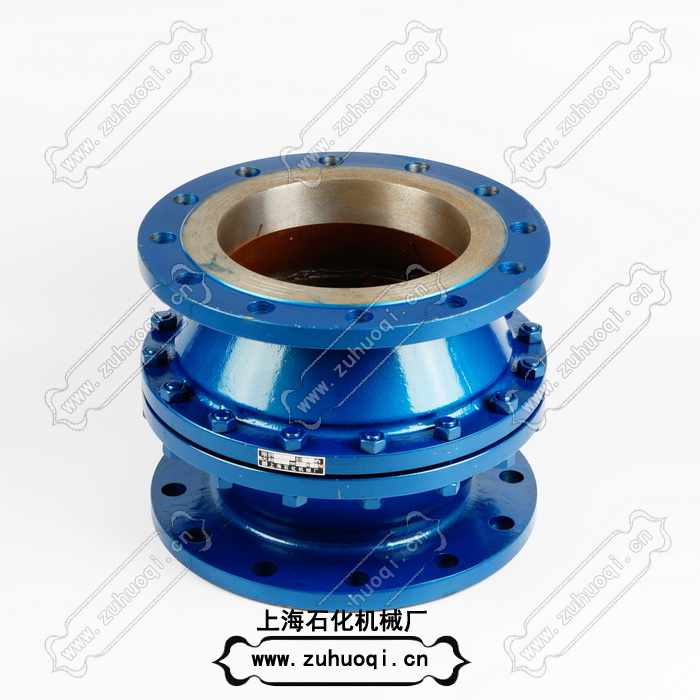

產品實拍：
